ReVox B77 / PR99 TapeDriveControl

Simple and Extended with Wifi and Web-RemoteControl



Ersatz für ReVox B77 or PR99 TapeDriveControl
PROM IC der alten und neuen Version.

Hier erhalten Sie eine neue mikroprozessorgesteuerte Ersatzschaltung für das bestehende PROM IC von ReVox.
Dieses IC wurde in den B77 und PR99 verbaut. Die Platine ersetzt das bestehende PROM IC.
Also IC rauslösen und Platine reinstecken und beim Tastaturstecker ein Zwischenstück einstecken - fertig.
Meistens ganz ohne Löten möglich. Es empfiehlt sich jedoch, den Sockel trotzdem zu wechseln. Ein neuer Sockel liegt bei.
Wenn das IC eingelötet ist (bei wenigen Versionen), so muss das IC ausgelötet und ein IC Sockel eingelötet werden.

Sollten Sie Löten können, ersetzen Sie bei dieser Gelegenheit am besten auch gleich alle Kondensatoren auf dieser Platine.
Bestellen Sie Kondensatoren am besten gleich mit.

Diese Steuerung gibt es in 3 Varianten. Die "Simple" Variante, welche nur für die neue TapeDriveControl Platine passt und die "Extended" Variante, die es für die neue und alte TapeDriveControl Platine gibt.
Schauen Sie sich die 3 Versionen hier weiter unten im Detail an.

Replacement for ReVox B77 or PR99 TapeDriveControl
PROM IC old and new version.

Here you can get a new microprocessor-controlled replacement circuit for the existing PROM IC from ReVox.
This IC was built into the B77 and PR99. The board replaces the existing PROM IC.
So release the IC and plug in the circuit board and insert an adapter into the keyboard connector - done.
Mostly possible without soldering. However, it is advisable to change the socket anyway. A new socket is included.
If the IC is soldered in (with a few versions), the IC must be unsoldered and an IC socket soldered in.

If you can solder, it is best to use this opportunity to replace all of the capacitors on this board.
It is best to order capacitors at the same time.

This control is available in 3 variants. The "simple" variant, which only fits the new TapeDriveControl board, and the "extended" variant, which is available for the new and old TapeDriveControl board.
Check out the 3 versions here in detail below.








Simple Version:

Für Tape Drive Control PCB 1.177.317.xx

  • Reiner Ersatz des PROM
  • Alle originalen Funktionen erhalten
  • 3 Zusatzfunktionen
    • Rastende Pause
    • Autoplay nach Einschalten
    • Autorecord nach Einschalten

Für Tape Drive Control PCB 1.177.317.xx

Entwickelt, gebaut und versendet aus der Schweiz.
Handarbeit.

Simple Version:

  • Pure replacement of the PROM
  • Preserve all original functions
  • 3 additional functions
    • Snapping in pause
    • Autoplay after switching on
    • Auto record after switching on



For Tape Drive Control PCB 1.177.317.xx

Developed, built and shipped from Switzerland.
Handmade.





Extended Version:

  • Ersatz des PROM
  • Alle originalen Funktionen erhalten
  • Eigene Spannungsversorgung / -regelung
  • 3 Zusatzfunktionen
    • Rastende Pause
    • Autoplay nach Einschalten
    • Autorecord nach Einschalten
  • WLAN Anbindung
    • 2.4GHz
    • IEEE 802.11 b/g/n
    • Offen, WEP, WPA, WPA2
  • Weboberfläche für
    • Fernsteuerung
    • Konfiguration
  • Fernsteuerbar mit Handy, Tablet, PC
  • HTTP GET Kommandos für Einbindung
    in andere Systeme

Für Tape Drive Control PCB 1.177.317.xx oder 1.177.315.00

Entwickelt, gebaut und versendet aus der Schweiz.
Handarbeit.

Extended version:

  • Replacement of the PROM
  • Preserve all original functions
  • Own power supply / control
  • 3 additional functions
    • Snapping in pause
    • Autoplay after switching on
    • Auto record after switching on
  • WiFi connection
    • 2.4GHz
    • IEEE 802.11 b/g/n
    • Open, WEP, WPA, WPA2
  • Web interface for
    • Remote control
    • Configuration
  • Remote controllable by mobile phone, tablet, PC
  • HTTP GET commands for integration in other systems

For Tape Drive Control PCB 1.177.317.xx or 1.177.315.00

Developed, built and shipped from Switzerland.
Handmade.











Hier können Sie die beiden Varianten der TapeDriveControl Platinen sehen.

Die etwas ältere Platine (.315) hat ein grosses Steuer IC verbaut und die neuere Platine (.317) hat ein kleineres Steuer IC verbaut.
Manchmal ist auch eine Huckepack Platine eingelötet anstelle des IC, auf dieser Huckepack Platine ist dann das Steuer IC.
Diese Steuerung egal ob "Simple" oder "Extended" ersetzt das rote markierte Steuer IC oder eben auch die ganze Huckepack Platine.

Here you can see the two variants of the TapeDriveControl boards.

The slightly older board (.315) has built in a large control IC and the newer board (.317) has built in a smaller control IC.
Sometimes a piggyback circuit board is soldered in instead of the IC, the control IC is then on this piggyback circuit board.
This control, regardless of whether it is the "Simple" or "Extended", replaces the red control IC or the whole piggyback circuit board.

Tape Drive Control PCB 1.177.317.xx (newer)

Tape Drive Control PCB 1.177.315.xx (older)









Bitte wählen Sie die gewünschte der 3 Varianten aus und klicken Sie auf das Bild, um weitere Informationen zu erhalten.





Please select the desired of the 3 variants and click on the picture for further information.

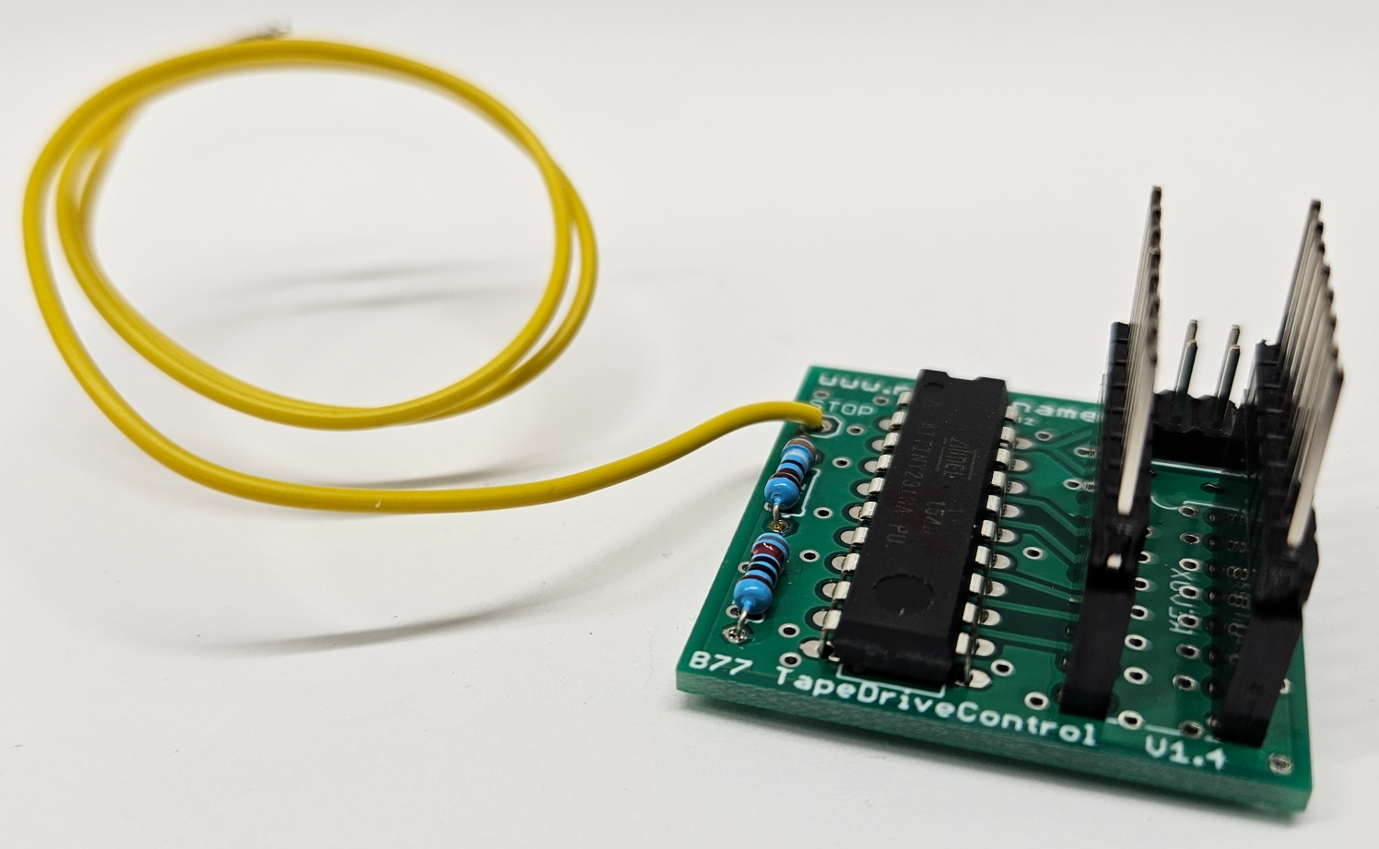

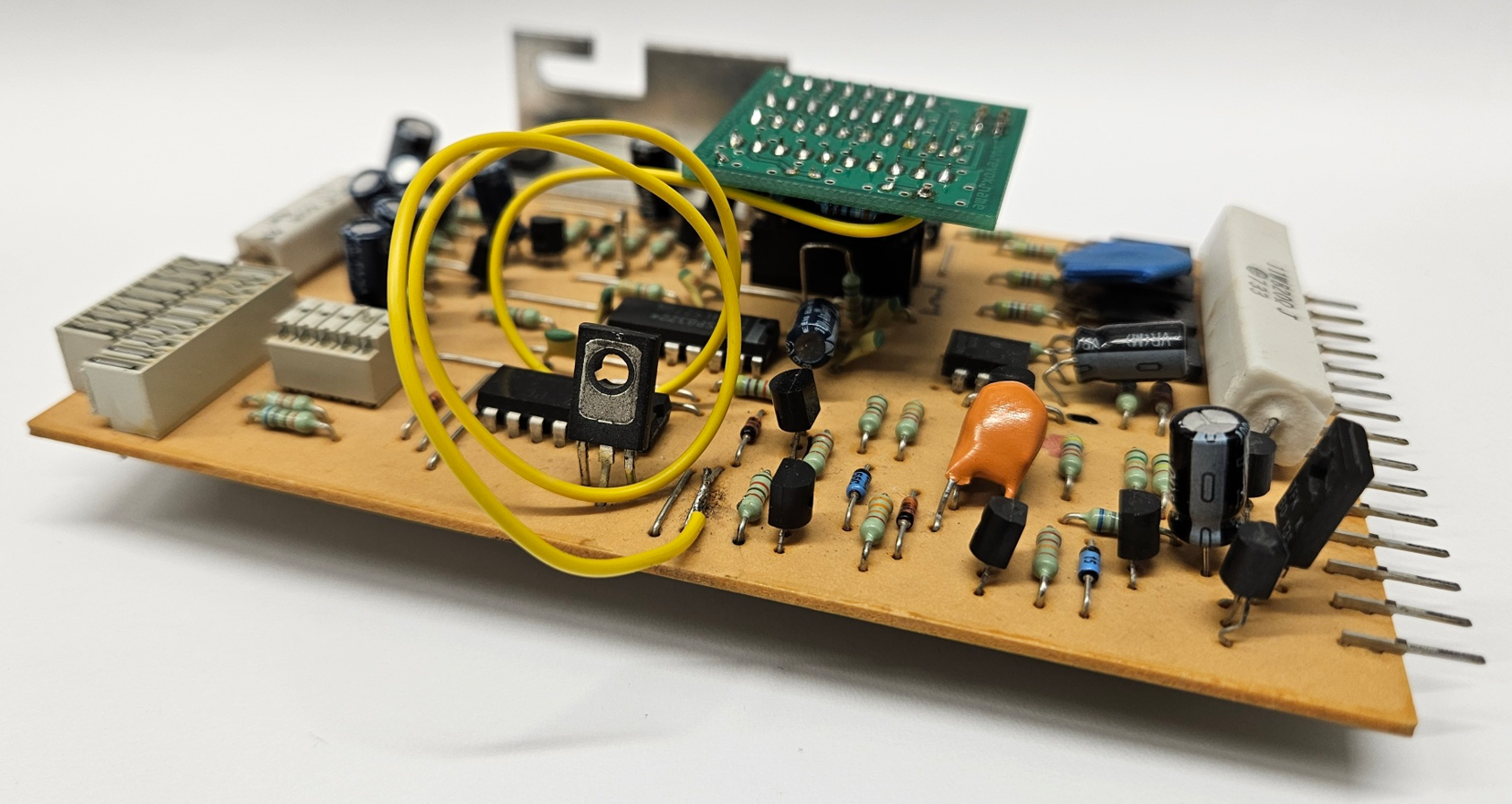

Simple Version .317

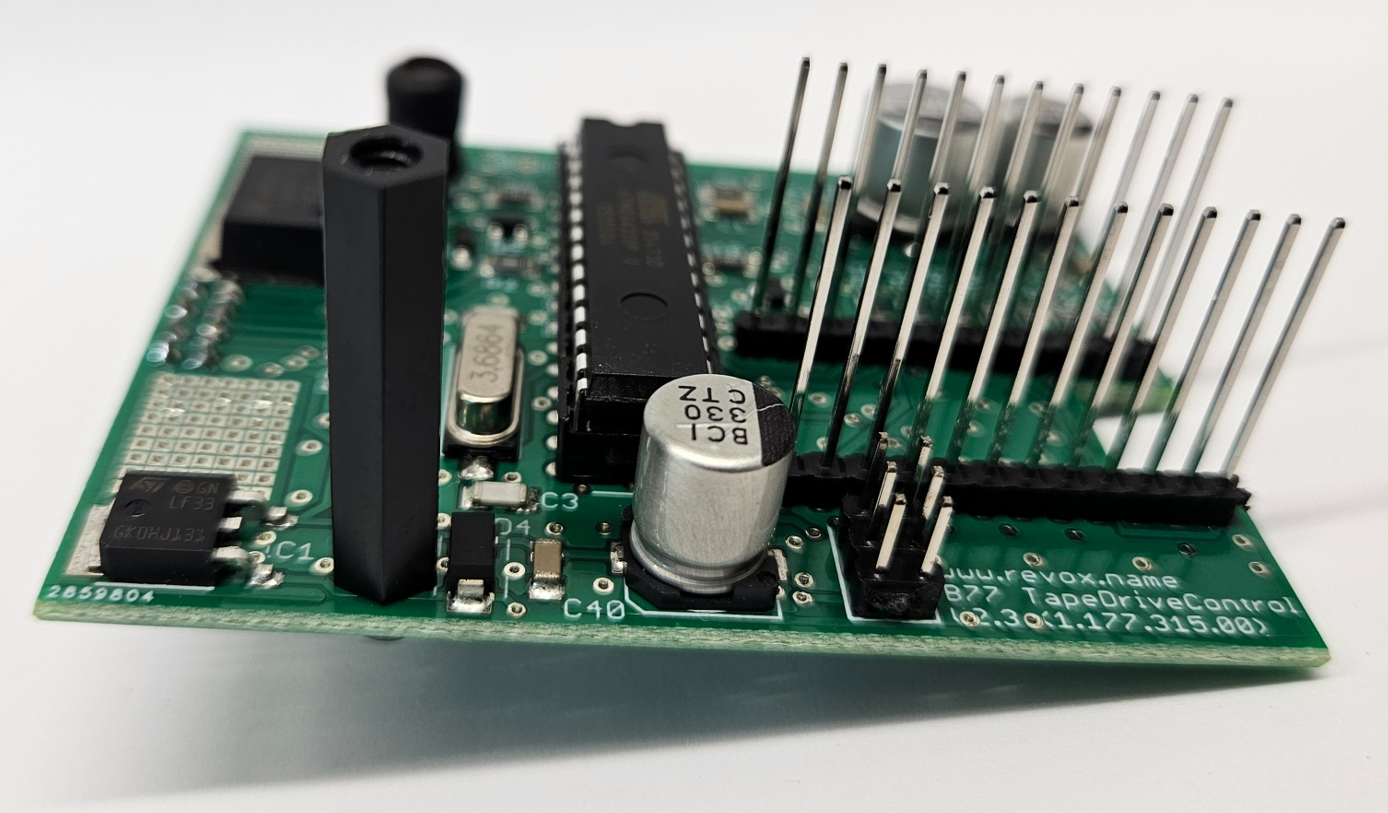

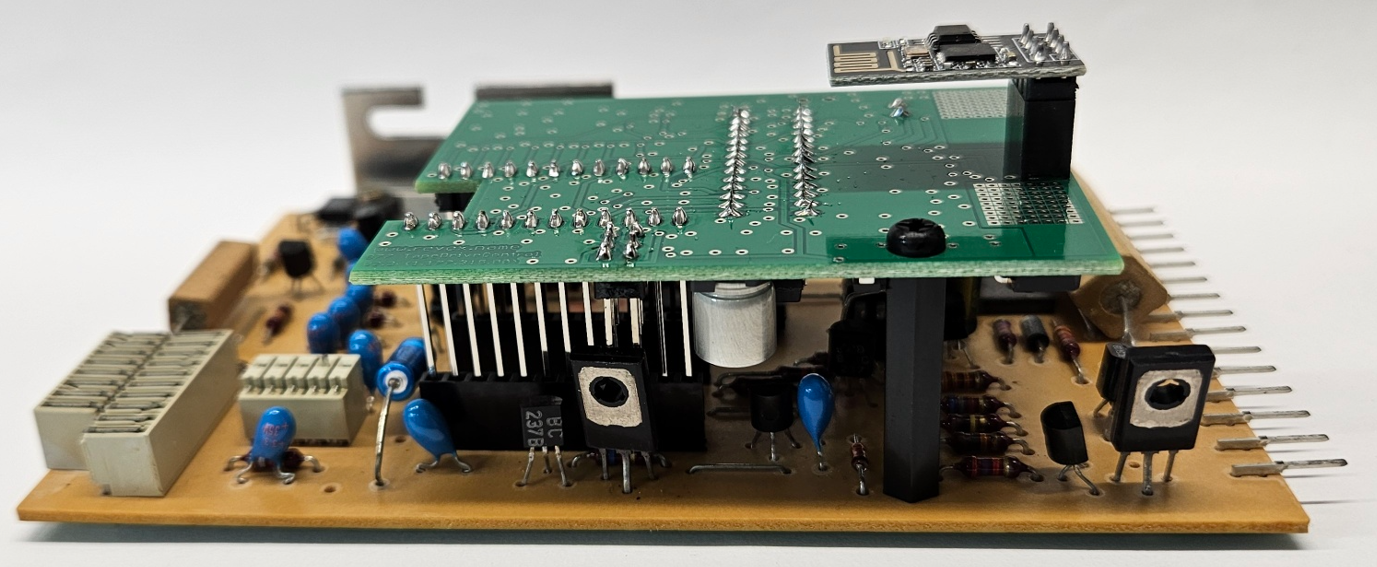

Extended Version .315

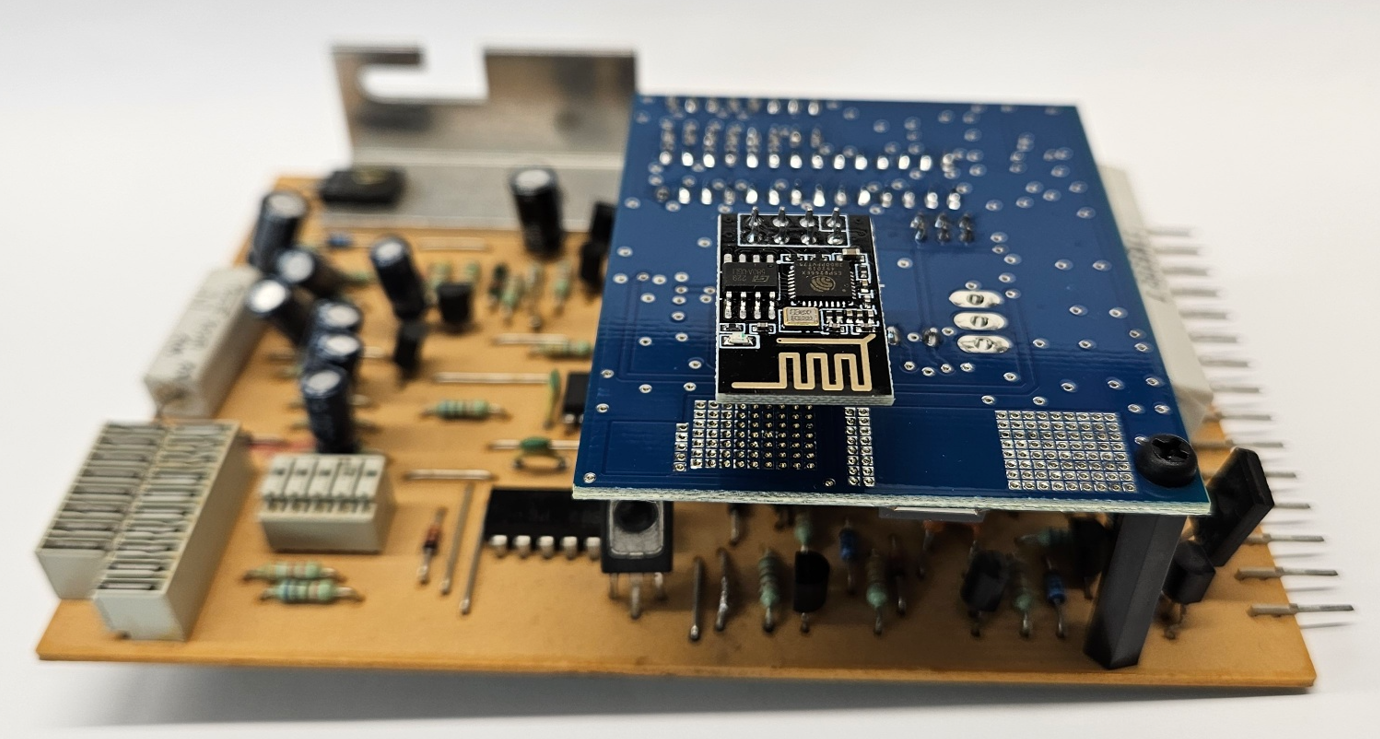

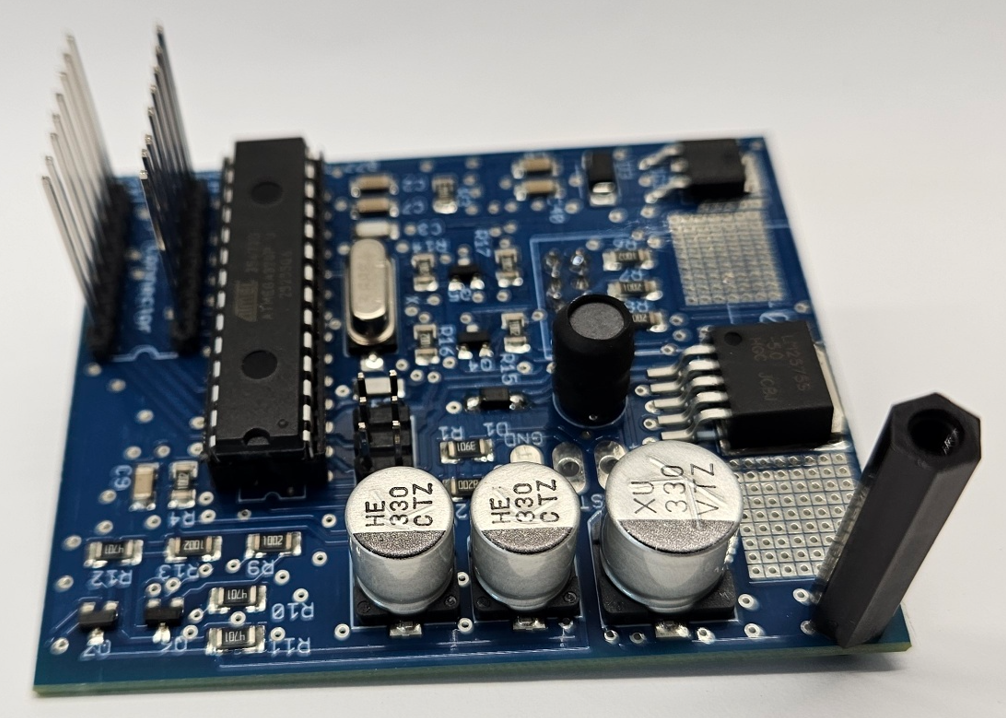

Extended Version .317









Preise / Prices

Simple Version for PCB 1.177.317.xx

80 CHF

Details
Extended Version for PCB 1.177.317.xx

180 CHF

Details
Extended Version for PCB 1.177.315.00

180 CHF

Details

Alle ~15 Kondensatoren der TapeDriveControl
All ~15 Capacitors for TapeDriveControl PCB

Beide Platinen Varianten / Both PCB Versions

15 CHF zusätzlich zur Bestellung

15 CHF extra to the above delivery

Fügen Sie das einfach der Bestellung hinzu

just add the set of capacitors to the order of your PCB

Versand Europa ca. 16 CHF



Bestellung per eMail





Auf Wunsch Einbau in meiner Werkstatt

On request Installation in my Workshop
