Verbesserte Tonmotorsteuerung für A77

by Václav Müller (vaclav.muller@e4t.cz)

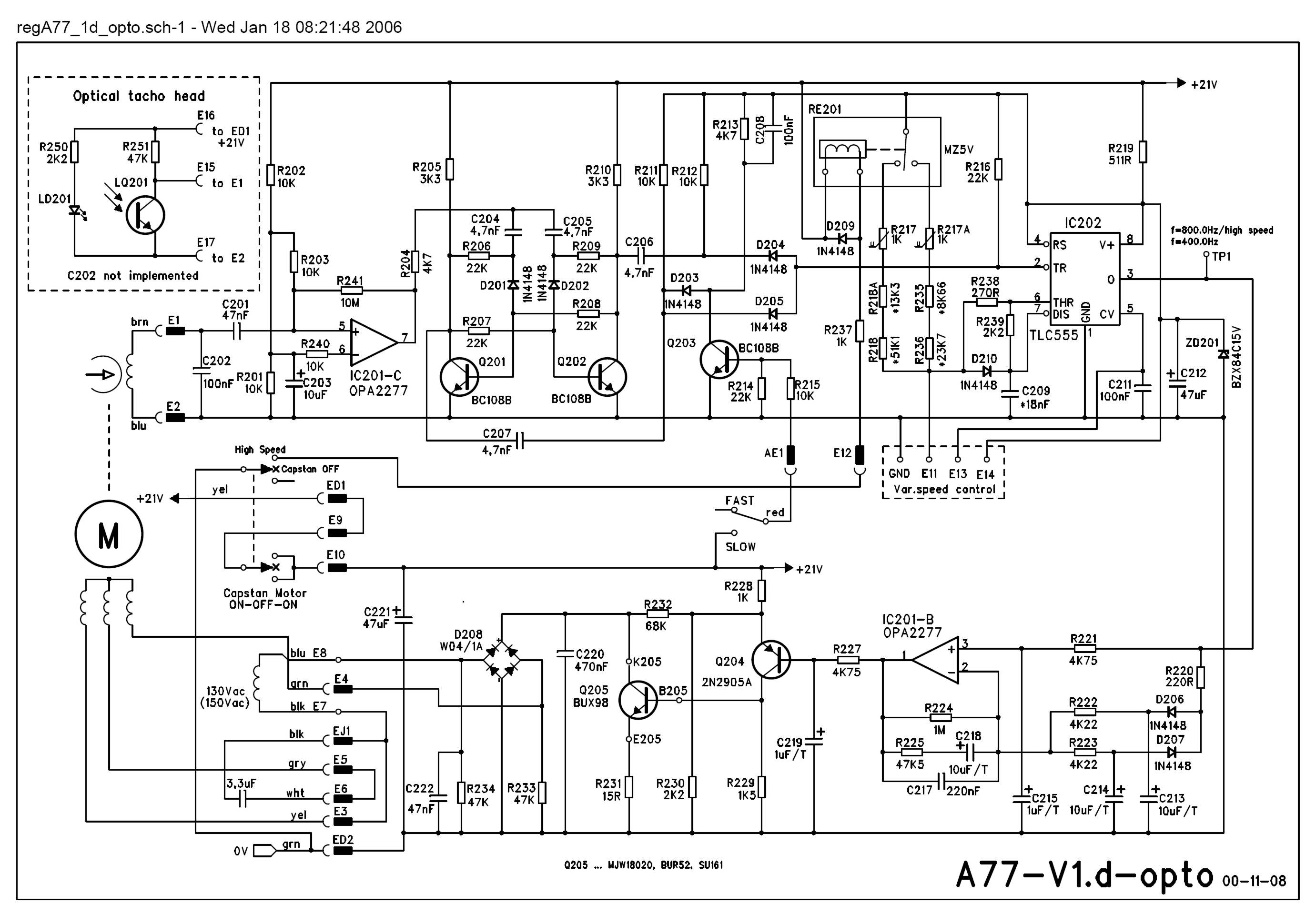

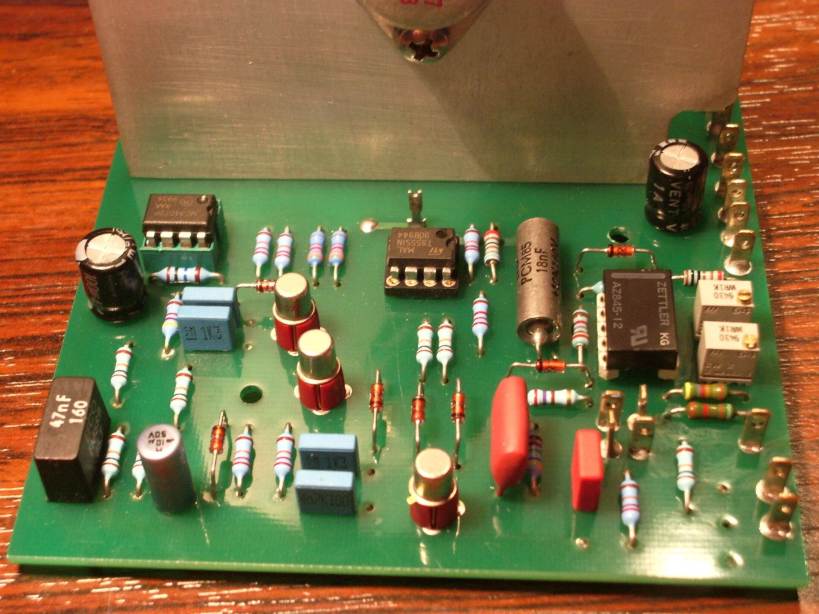

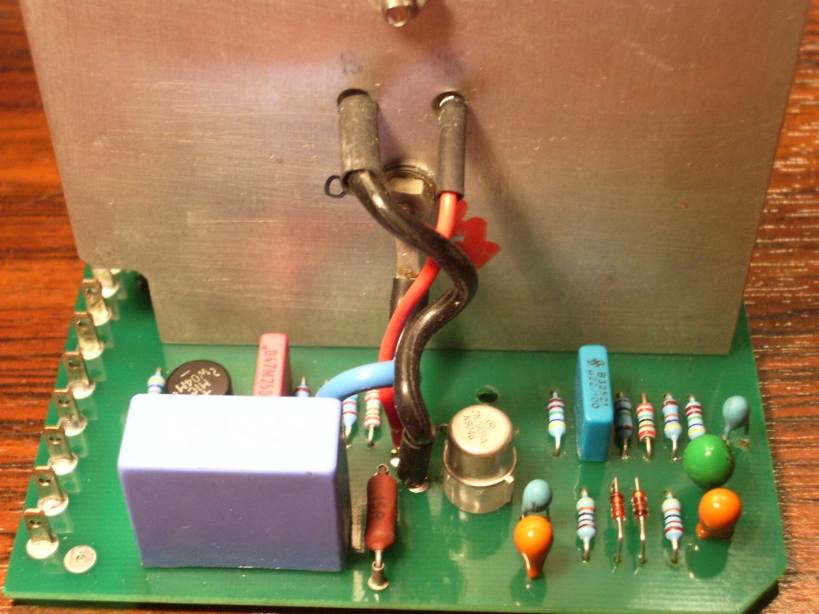

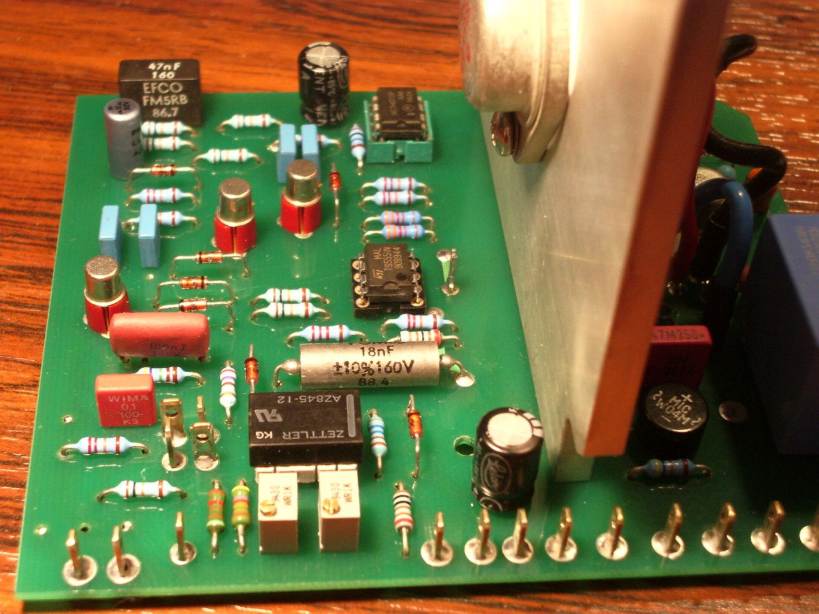

Die Schaltung gewährleistet folgende Funktionen:
- 3 Bandgeschwindigkeiten : 9.52 - 19.05 - 38.1 cm/s für HS-Maschinen (dicke Tonwelle) oder 4.75-9.52-19.05cm/s für Standard-Maschinen.

Die Umschaltung erfolgt über einen Zusatzschalter. Ich habe einen Miniaturschalter (Knitter,C&K Typ DPT203...), 3 Positionen (Mitteposition OFF), 2-polig. Dieser Umschalter ist auf einer kleinen Messingblechscheibe dicht neben Reel-Motor-Schalter zu montieren. Im Kunsstoffdeckel muss man einen kleinen Ausschnitt für den Schalterhebel machen. In Miitteposition ist der Tonmotor ausgeschaltet. Die obere Postion schaltet den HS-Betrieb (19.05-38.1) ein und die untere den LS-Betrieb (19.05-9.52).
Die für Drehzahlstabilität kritischen Bauteile sind so ausgewählt, damit die Einstellung nur in einem kleinen Bereich möglich ist.
Man muss nicht die genauen Werte auswählen - wichtig ist die Temperatur- und Zeitstabilität (es sind alle mit Sternchen gezeichnete Bauteile).
An die Entzerrungs- und Vormagnetisierungsumschaltung habe ich verzichtet - zu kompliziert. Diese Änderung läuft in 2 Maschinen seit 4 Jahren.

- andere Drehzahlabtastung. Für die Drehzahl im Verhältniss 1:2:4 ist sehr schwer eine gute Drehzahlstabilität mit magnetischen Abtastung zu erreichen. Man muss den Abtastkopf sehr nah zu den Zahnkranz stellen. In Konsequenz, der Tonmotor pfeifft.
Die Ursache liegt im Abtastprinzip - die Amplitude der induzierten Spannung ist frequenzproportional (=drehzahlproportional).
Die dU/dt des Eingagngssignals für Komparator ändert sich also im Verhältniss 1:4:16 und es ist zu viel für eine solche Schaltung - Jitter am Ausgang des Komparators verursacht kurzzeitige Drehzahlschwankung. Bei der optischen Abtastung bleibt die Amplitude konstant und nur die Frequenz ist geändert, also dU/dt bleibt im Verhältniss 1:2:4.

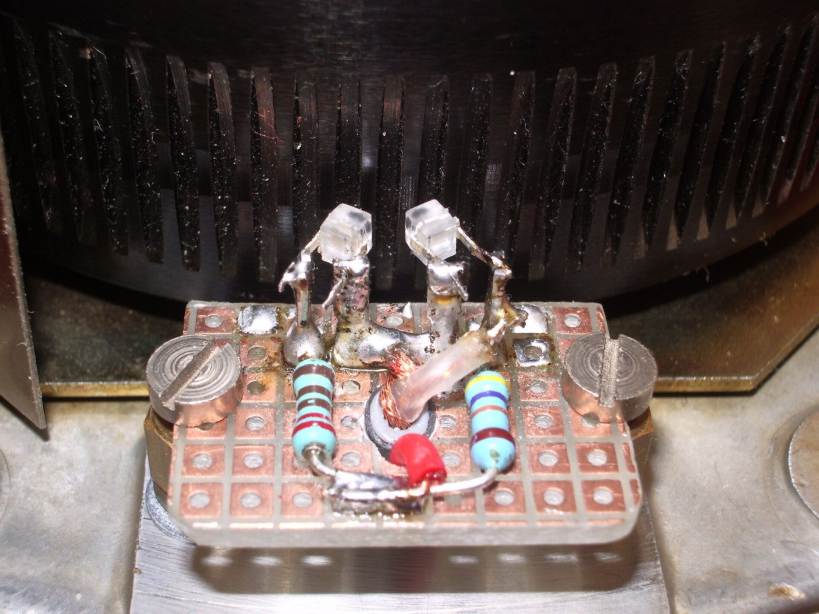

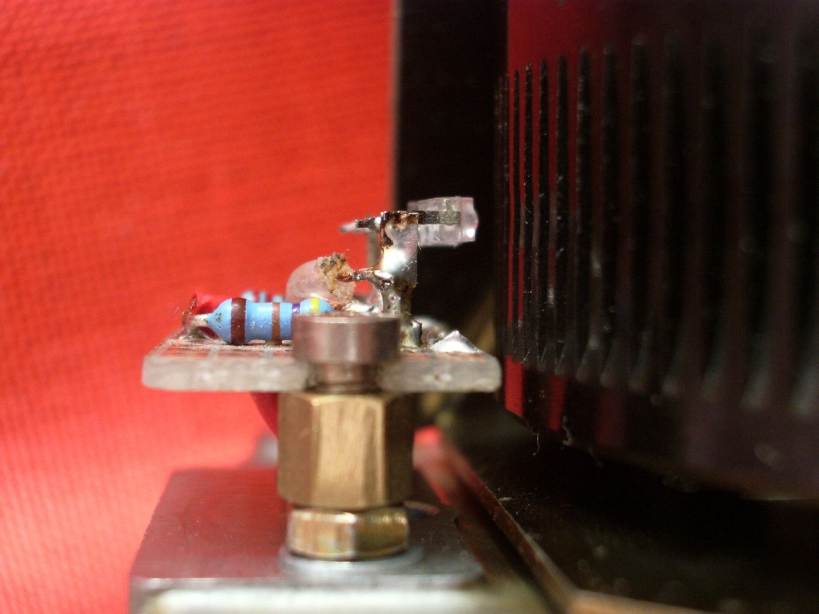

Praktisch ist die neue Abtastung ganz einfach zu realisieren. Ich habe ganz gewöhnliche Infraleuchtdiode und Fototransistor eingesetzt (Ausverkauf), die Anordnung habe ich per Nase orientiert und es läuft.
Ich muss darauf hinweisen - diese Änderung ist ganz frisch und ich habe damit keine Langzeiterfahrungen.
